产品概述

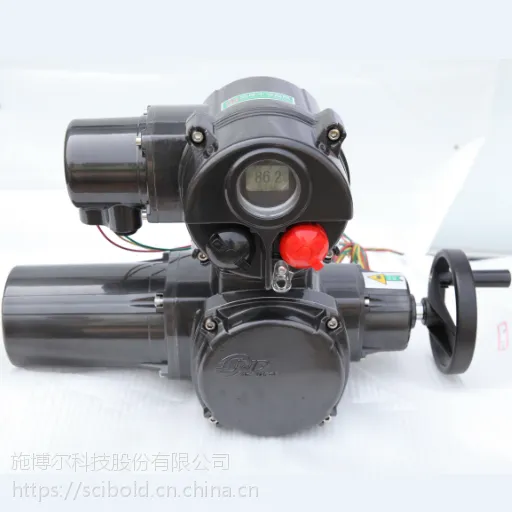

施博尔 SIBL3D-Z 系列为多回转智能型电动执行机构，专为闸阀、截止阀、闸板阀等需多圈旋转驱动的工业阀门配套，也可通过叠加角行程减速箱、直行程推进装置，衍生为角行程、直行程执行器，广泛应用于石化、电力、水处理、冶金、天然气、市政等工业管道自控场景，实现阀门的远程开关控制、流量调节与状态监控。产品覆盖基本型、一体化非侵入型、智能调节型、防爆型全配置，支持多种工业总线通讯，采用模块化架构与编码器定位，可适配普通工况与易燃易爆危险环境的不同使用需求。

核心性能特点

1、非侵入式免开盖调试 就地操作采用非接触感应元件，现场参数设置、功能调试无需开启电气罩壳，可通过红外遥控器与全中文 LCD 液晶菜单完成操作，有效抵御粉尘、水汽侵入，适配恶劣工业环境；控制单元可快速拆卸分体安装，解决狭小空间、高温震动工况的安装难题。

2、高精度定位与状态记忆 采用编码器实现阀位采集，测量精度高、运行可靠，断电后阀位信息***保存无需重新校准；支持多组信号自由组态，可按需输出开关到位、过力矩、故障报警等无源接点信号，位置重复偏差与控制转矩重复偏差均处于行业较高精度水平。

3、多重智能保护机制 内置电源相序自动纠正功能，接线无需区分相序；具备电源缺相、输出缺相、电机过热、双向过力矩多重保护功能；蜗轮蜗杆结构实现机械自锁，运行稳定无反向冲击；手轮配备锁止结构，可防止未经授权的误操作。

4、模块化灵活扩展 整机采用模块化架构，基本型可通过更换控制单元升级为智能型、总线型，无需更换执行器本体，大幅降低升级与维护成本；以多回转本体为基础，可搭配不同减速装置扩展为角行程、直行程产品，减少备品备件库存，适配多种阀门类型。

5、高防护与防爆能力 壳体采用高强度***铝合金材质，重量轻、强度高、防腐性能优异，标准防护等级达 IP67，可定制 IP68；防爆型产品符合 Ex db II B T4 Gb 标准，满足可燃性气体、粉尘危险环境使用要求。

6、多总线通讯兼容 支持 Profibus DP、Modbus、FF、工业以太网等多种主流工业总线控制方式，可无缝接入 DCS/PLC 自控系统，实现远程参数配置、状态监控与故障自诊断，降低布线与运维成本；可选配双通道冗余接口，适配高可靠性工况。

7、低维护长寿命设计 以电子式行程开关替代传统机械式行程开关，大幅减少维护工作量，保障设备无故障运行；整机遵循工业级耐用标准设计，长期运行稳定性强，可适配高频次启停工况。

核心技术参数

产品适用环境温度范围为 - 25℃至 + 70℃，特殊工况可定制 - 40℃至 + 100℃宽温版本，环境湿度≤95%（25℃无凝露）。工作制式支持 S2-15min 短时工作制与 S4 断续周期工作制，启停频次可达 1200 次 / 小时。供电标配三相 380V、单相 220V 交流电源，特殊电压可定制。标配无源干接点反馈，配备带锁手轮支持断电应急手动操作，连接法兰符合 JB2920、GB12222、***5210、GB12223 等多项国家与***，接线接口标配 3×G3/4，防爆型为 2×G1。

产品系列与适用场景

SIBL3D-Z 系列多回转本体输出转矩覆盖 60N・m 至 168000N・m，可通过搭配不同减速装置形成完整产品矩阵：搭配叠加式减速箱可组成 ZQ 系列部分回转执行器，搭配底座拐臂减速箱可组成 ZJ 系列角行程执行器，搭配线性推进装置可组成 ZL 系列直行程执行器，全面覆盖各类工业阀门的驱动需求。 开关型适用于全开 / 全关两位式控制场景，适配闸阀、截止阀等截断类阀门的开关控制；调节型支持模拟量信号连续调节，适配流量、压力、液位调节工况；防爆型适用于石油、化工、燃气等存在易燃易爆介质的危险工况；总线型适配大型自动化工厂、智慧管网项目，可实现集中管控与远程运维。

企业资质与保障

施博尔集团股份有限公司（原施耐德自控）为高新技术企业、江苏省民营科技型企业，拥有 *** 质量管理体系、***14001 环境管理体系、OHSAS18001 职业健康安全管理体系、HSE 管理体系认证，产品通过欧盟 CE 认证与防爆认证，持有中、美等多国发明***及多项实用新型***、软件著作权。

订货与服务说明

订货可提供完整型号代码，也可告知阀门类型、通径、压力、工况介质、控制要求、电源电压等参数，由技术人员协助选型匹配。支持低温 / 高温、特殊电压、特殊转速、加长行程、特殊法兰连接、双通道冗余总线等非标定制。产品按***提供质保与终身技术支持，可提供产品样本、CAD 图纸、认证证书等资料，欢迎工程商、系统集成商、终端客户洽谈合作。
